Коротко о главном
  • Добавили перевод восьми групп инженерных величин. Разбираем давление, тонны-силы и два вида лошадиных сил на примерах из паспортов оборудования.
  • В статье есть проверяемый пример, переход к инструменту и описание границ расчёта.

При сравнении оборудования легко столкнуться с разными единицами: давление в барах и МПа, усилие в ньютонах и тоннах-силах, мощность в кВт и лошадиных силах. Для таких случаев в ЧЗМ появился конвертер инженерных единиц с показом коэффициента перевода.

Открыть калькулятор: Перевод инженерных единиц · Все инженерные расчёты ЧЗМ

Какие данные подготовить

  • Выберите физическую величину: давление, сила, мощность, расход, длина, момент, масса или объём.
  • Укажите исходную и нужную единицы, затем введите значение.
  • Проверьте смысл величины в паспорте. Масса в тоннах и усилие в тоннах-силах относятся к разным группам.

Пример расчёта

Рабочее давление 160 бар соответствует 16 МПа. Для перевода из бар в МПа значение делят на 10, в обратную сторону умножают на 10. Ни давление, ни допустимый режим оборудования от смены единиц не меняются.

ПоказательЗначение
160 бар16 МПа
1 кгс9,80665 Н
1 тс9,80665 кН
1 метрическая л.с. (PS)0,73549875 кВт
1 механическая hpОколо 0,745699872 кВт
60 л/мин3,6 м³/ч

Открыть исходные данные этого примера в калькуляторе

Числа приведены для учебного сравнения. Они не являются характеристиками оборудования на фотографиях или в видео.

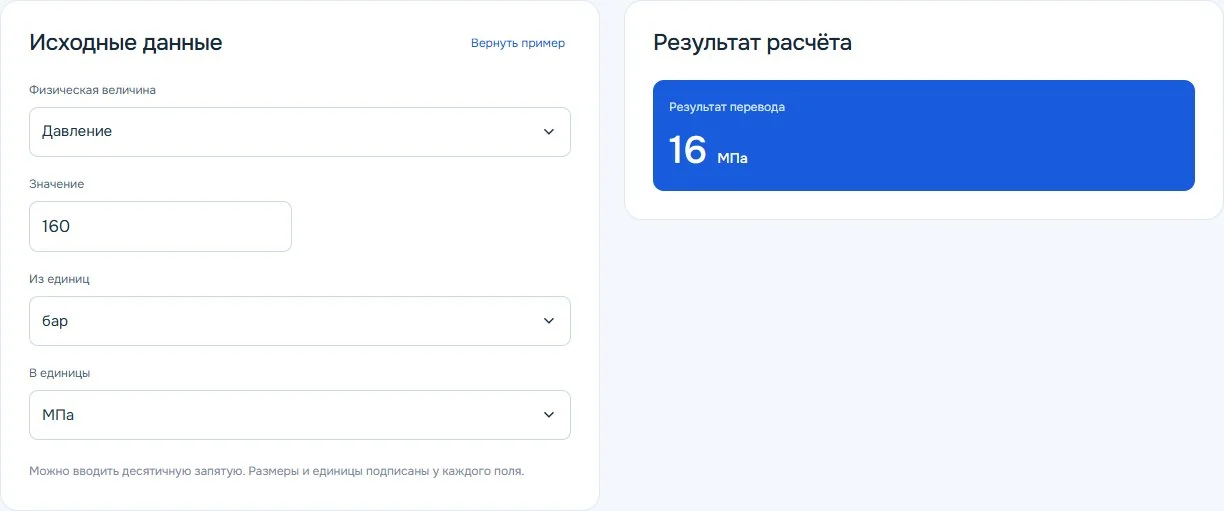

Бар в МПа, кгс в ньютоны и л.с. в кВт: конвертер единиц ЧЗМ
Учебный пример в интерфейсе ЧЗМ. Изображение можно открыть крупнее; значения меняются на странице калькулятора.

Почему «тонны» и «лошадиные силы» требуют уточнения

Груз массой одна тонна и усилие одна тонна-сила описывают разные физические величины. Для перехода от массы к нагрузке нужны условия задачи, поэтому конвертер не смешивает эти группы. Метрическая лошадиная сила PS и механическая hp также различаются. Если сравнить двигатели по одному числу без обозначения стандарта единицы, можно получить неверную разницу мощности.

Сначала уточните физическую величину и стандарт единицы, затем переводите число.

Короткий вывод редакции ЧЗМ

Формулы, литература и методика

Коэффициенты единиц сверены с NIST Special Publication 811, приложение B.9. Для кгс и тс используется стандартное ускорение свободного падения 9,80665 м/с². PS и hp представлены отдельными вариантами. Общая операция: исходное значение × коэффициент исходной единицы / коэффициент целевой единицы.

NIST: единицы СИ и коэффициенты перевода.

Что нужно проверить отдельно

Перевод единиц не меняет физический смысл величины. Нельзя перевести массу в усилие без дополнительной модели нагрузки. Знак значения сохраняется; допустимость отрицательного значения зависит от вашей задачи.

Как использовать результат

На странице калькулятора можно открыть PDF, скачать или распечатать его, скопировать результат и получить ссылку с параметрами. Кнопка «Обсудить расчёт» добавит числовой вариант к обращению на завод.

После перевода давления можно открыть калькулятор усилия гидроцилиндра, а для вращающегося привода расчёт момента по мощности. Если паспорт сложного оборудования содержит непонятные обозначения, приложите его к обращению в ЧЗМ вместе с описанием задачи.

Перейти к расчёту · Выбрать другой калькулятор

Посмотрите оборудование в работе

Оборудование и работа ЧЗМПроизводственное видео из архива ЧЗМ. Ролик показывает контекст применения оборудования, а не испытание числового примера из статьи.

Оборудование в деталях

Фрагмент интерфейса расчёта ЧЗМ. Нажмите, чтобы рассмотреть значения
Оборудование ЧЗМ из архива. Параметры учебного примера не относятся к этой фотографии

Источники

Материал подготовлен редакцией ЧЗМ. Принципы публикации и исправления. Нашли неточность? Напишите нам.
