Диаметр трубы по расходу и скорости: как пользоваться калькулятором ЧЗМ

Какие данные подготовить

• Выберите режим и введите расход жидкости в л/мин.
• Для подбора диаметра укажите допустимую для вашей задачи среднюю скорость. Она зависит от назначения линии и условий работы.
• Для проверки существующей трубы или рукава введите внутренний диаметр в миллиметрах. Наружный размер и обозначение резьбы вместо него не подходят.

Пример расчёта

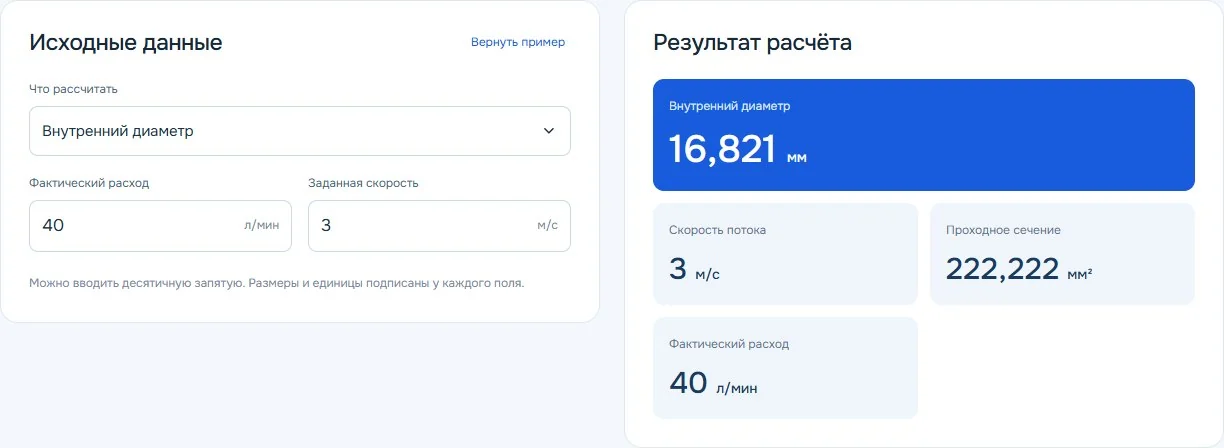

Рассмотрим расход 40 л/мин и принятую для примера скорость 3 м/с. Расход в СИ равен 40 / 60 000 м³/с. Требуемое сечение Q/v составляет 222,222 мм², внутренний диаметр круглого прохода около 16,821 мм.

Открыть исходные данные этого примера в калькуляторе

Числа приведены для учебного сравнения. Они не являются характеристиками оборудования на фотографиях или в видео.

Чего не показывает один только диаметр

Две магистрали одного диаметра могут иметь разные потери давления: имеют значение длина, вязкость жидкости, повороты, фитинги и арматура. Число 16,821 мм не означает, что любой рукав близкого размера выдержит давление или обеспечит нужную работу всасывания. Диаметр из расчёта сопоставляют с реальным проходом изделия и отдельно проверяют прочность, потери и условия эксплуатации.

Для расчёта нужен внутренний проход, а допустимое давление рукава проверяют отдельно.

Формулы, литература и методика

Основа: уравнение неразрывности потока Q = Av для средней скорости и площадь круга A = πd²/4. Зависимость рассматривается в University Physics Volume 1, OpenStax, раздел 14.5. Отсюда d = √(4Q/(πv)). Единицы проверены по NIST. Модель относится к полностью заполненному круглому проходу и не рассчитывает сжимаемый газ, самотечную канализацию или потери напора.

OpenStax, University Physics, 14.5. NIST: единицы СИ и коэффициенты перевода.

Что нужно проверить отдельно

Расчёт не определяет потери давления, кавитацию, прочность трубы или допустимое давление рукава. Нужен внутренний диаметр, а не наружный размер и не условное название фитинга.

Как использовать результат

На странице калькулятора можно открыть PDF, скачать или распечатать его, скопировать результат и получить ссылку с параметрами. Кнопка «Обсудить расчёт» добавит числовой вариант к обращению на завод.

Если расход ещё неизвестен, начните с калькулятора подачи насоса. Для гидроцилиндра можно отдельно проверить усилие и время хода. Эти оценки помогут подготовить исходные данные для обсуждения гидравлики с ЧЗМ.

Перейти к расчёту · Выбрать другой калькулятор
