Коротко о главном
  • Объём насоса, обороты, давление и два КПД. На примере 32 см³/об объясняем, почему подача 45,6 л/мин требует около 14,22 кВт на валу.
  • В статье есть проверяемый пример, переход к инструменту и описание границ расчёта.

Калькулятор гидравлического насоса связывает рабочий объём, частоту вращения и перепад давления с подачей и нагрузкой на привод. Он пригодится при предварительном обсуждении гидростанции для пресса, цилиндра или другого механизма.

Открыть калькулятор: Гидравлический насос · Все инженерные расчёты ЧЗМ

Какие данные подготовить

  • Возьмите рабочий объём насоса в см³/об и частоту вращения его вала.
  • Введите перепад давления: выходное давление минус входное, в барах.
  • Укажите объёмный и механический КПД. Это разные потери, поэтому в форме два отдельных поля. Используйте паспортные данные для нужного режима.

Пример расчёта

Для учебного примера зададим 32 см³/об, 1500 об/мин и 160 бар. Объёмный КПД примем 95%, механический 90%. Теоретическая подача 48 л/мин после учёта объёмных потерь становится 45,6 л/мин.

ПоказательЗначение
Фактическая подача45,6 л/мин
Мощность потока12,16 кВт
Мощность на валу насоса14,222 кВт
Момент на валу90,541 Н·м
Разница мощностей2,062 кВт

Открыть исходные данные этого примера в калькуляторе

Числа приведены для учебного сравнения. Они не являются характеристиками оборудования на фотографиях или в видео.

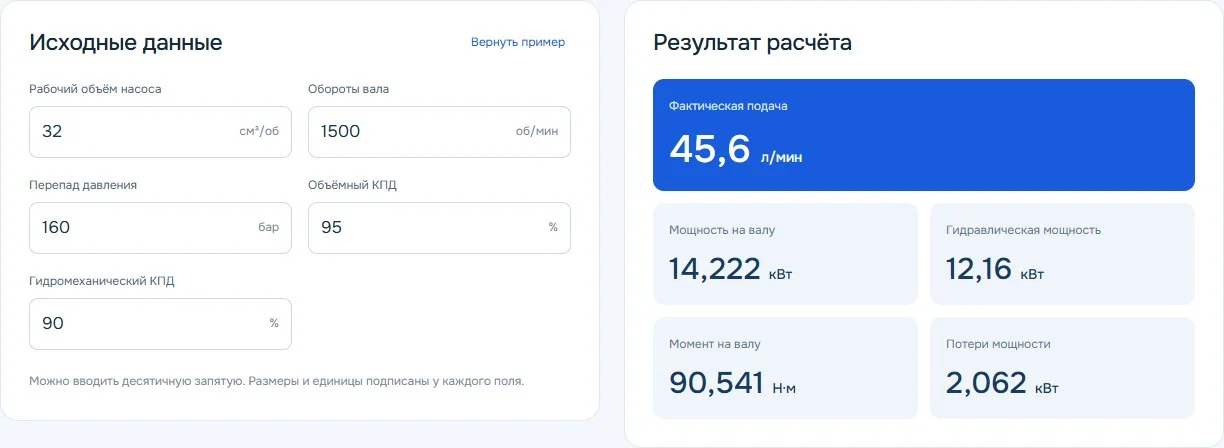

Расчёт подачи и мощности гидравлического насоса в калькуляторе ЧЗМ
Учебный пример в интерфейсе ЧЗМ. Изображение можно открыть крупнее; значения меняются на странице калькулятора.

Почему нельзя выбирать двигатель только по мощности потока

Мощность потока в примере равна 160 × 45,6 / 600 = 12,16 кВт. Вал должен передать больше: делим на произведение 0,95 × 0,90 и получаем 14,222 кВт. При окончательном подборе двигателя нужны режим работы, пуск, допустимые перегрузки и характеристики всей установки. Полученное число не является рекомендацией купить конкретный типоразмер двигателя. Разницу мощностей также нельзя автоматически считать полным тепловым балансом гидростанции.

Мощность потока и мощность на валу насоса различаются на величину потерь.

Короткий вывод редакции ЧЗМ

Формулы, литература и методика

Формулы подачи Q = Vnηᵥ/1000 и мощности P = ΔpQ/(600ηᵥηₘ) сверены со страницей 2 руководства Parker MSG30-5524-M1/UK, Series F10, редакция марта 2023 года. Здесь Q в л/мин, V в см³/об, Δp в барах, P в кВт; КПД в формулах используются долями единицы. Паспортные режимы конкретного насоса эта зависимость не заменяет.

Parker: формулы насосов и гидромоторов, страница 2.

Что нужно проверить отдельно

Предварительная стационарная оценка без потерь в распределителях и магистралях. Паспортный режим насоса, пуск, нагрев и допустимые нагрузки проверяются отдельно. Нулевое давление даёт идеализированную нулевую нагрузку; механический холостой ход этой моделью не описывается.

Как использовать результат

На странице калькулятора можно открыть PDF, скачать или распечатать его, скопировать результат и получить ссылку с параметрами. Кнопка «Обсудить расчёт» добавит числовой вариант к обращению на завод.

Чтобы оценить движение рабочего органа от найденного расхода, откройте калькулятор гидроцилиндра. Для магистрали есть расчёт внутреннего диаметра. В ЧЗМ можно обсудить гидростанцию, новый станок или ремонт существующей гидросистемы.

Перейти к расчёту · Выбрать другой калькулятор

Посмотрите оборудование в работе

Оборудование и работа ЧЗМПроизводственное видео из архива ЧЗМ. Ролик показывает контекст применения оборудования, а не испытание числового примера из статьи.

Оборудование в деталях

Фрагмент интерфейса расчёта ЧЗМ. Нажмите, чтобы рассмотреть значения
Оборудование ЧЗМ из архива. Параметры учебного примера не относятся к этой фотографии
